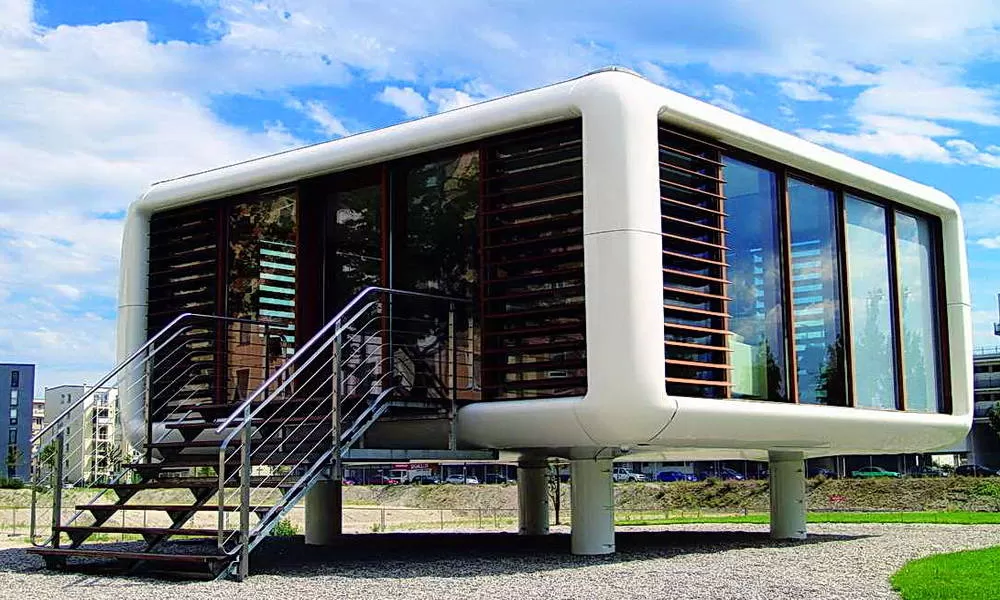

Свайно-столбчатый фундамент

Свайно-столбчатый фундамент — система точечных опор, заглублённых в грунт и объединённых ростверком, который распределяет нагрузку от здания. Для домов из ЛСТК он подходит при малопучинистых грунтах и отсутствии подвальных помещений. Свайно-столбчатый фундамент — одно из самых экономичных решений для домов из ЛСТК в Ростове-на-Дону и Ростовской области при условии правильного инженерного расчёта.

Устройство свайно-столбчатого фундамента под дом из ЛСТК

Конструкция состоит из трёх элементов: столбов (опор), ростверка и песчано-гравийной подушки. Столбы выполняются из монолитного железобетона, бетонных блоков (400×200×200 мм по ГОСТ 6133-2019) или кирпича. Для домов из ЛСТК в Ростовской области чаще применяются монолитные железобетонные столбы сечением 300×300 или 380×380 мм, армированные стержнями класса А500С диаметром 12–14 мм. Бетон — класса не ниже В15 (М200) с морозостойкостью F100 и водонепроницаемостью W6.

Столбы заглубляются в грунт на 0,5–1,5 м и возвышаются над поверхностью на 0,2–0,5 м. Шаг между опорами принимается 1,5–2,5 м в зависимости от нагрузки и несущей способности грунта. Ростверк (обвязка) выполняется из металлического швеллера, двутавра или монолитной железобетонной ленты сечением 300×400 мм. Согласно СП 24.13330.2021, ростверк должен обеспечивать жёсткое соединение голов столбов и равномерную передачу нагрузки от стен ЛСТК. Под подошвой каждого столба устраивается песчано-гравийная подушка толщиной 200–300 мм с уплотнением до коэффициента 0,96.

Ключевая особенность расчёта под ЛСТК — лёгкий вес каркаса (35–50 кг/м²), что позволяет применять столбы минимального сечения. Однако для грунтов Ростовской области — лессовых просадочных суглинков I типа — требуется обязательная проверка на морозное пучение. Столбы, подошва которых расположена выше глубины промерзания (для Ростова-на-Дону — до 1,0 м), могут выдавливаться касательными силами пучения. Решение: заглубление подошвы ниже уровня промерзания либо устройство противопучинной подушки.

Этапы строительства

• Геология и разметка — бурение на 3–5 м, определение состава грунтов и глубины промерзания. Разметка осей. Срок: 1–2 дня.
• Земляные работы — отрывка ям под столбы, устройство подушки с уплотнением. Срок: 2–3 дня. При минусе — оттаивание грунта.
• Армирование и бетонирование столбов — опалубка (или трубы), вязка каркаса, заливка В15–В20. Срок: 2–3 дня. Зимой — прогрев.
• Устройство ростверка — металлический (сразу) или бетонный (с набором прочности). Срок: 1–2 дня.
• Гидроизоляция и утепление — обмазка столбов, ЭППС по периметру. Срок: 1–2 дня.
• Обратная засыпка и отмостка — непучинистый грунт, отмостка с уклоном. Срок: 1–2 дня.

Полный цикл — 8–14 дней. При металлическом ростверке монтаж ЛСТК сразу.

Преимущества и недостатки

Плюсы:

• Экономичность — от 2 500 до 3 500 руб/м².
• Минимальный объём земляных работ.
• Скорость — 8–14 дней.
• Уклоны до 1,5 м — за счёт разной высоты столбов.
• Продуваемый подпол — естественная вентиляция.

Минусы:

• Не подходит на сильнопучинистых и обводнённых грунтах.
• Нет подвала.
• Обязательное утепление цоколя.

Сравнение

В отличие от МЗЛФ, столбчатый требует меньше бетона, но уступает по жёсткости. По сравнению с винтовыми сваями — дешевле, но не работает на слабых грунтах. Для ЛСТК на малопучинистых суглинках — оптимален по стоимости. Подробнее: «Сравнение фундаментов».

Вывод: Рекомендуется для ЛСТК на малопучинистых грунтах, без подвала, с ограниченным бюджетом. Закажите бесплатный расчёт.
