Фундамент на винтовых сваях

Фундамент на винтовых сваях — свайное основание, в котором стальные трубы с лопастями завинчиваются в грунт подобно саморезу, передавая нагрузку от здания на плотные слои. Для домов из ЛСТК он подходит на слабых, обводнённых и пучинистых грунтах, а также на участках со сложным рельефом. Фундамент на винтовых сваях — один из самых быстрых и экономичных типов основания для домов из ЛСТК в Ростове-на-Дону и Ростовской области.

Устройство фундамента на винтовых сваях под дом из ЛСТК

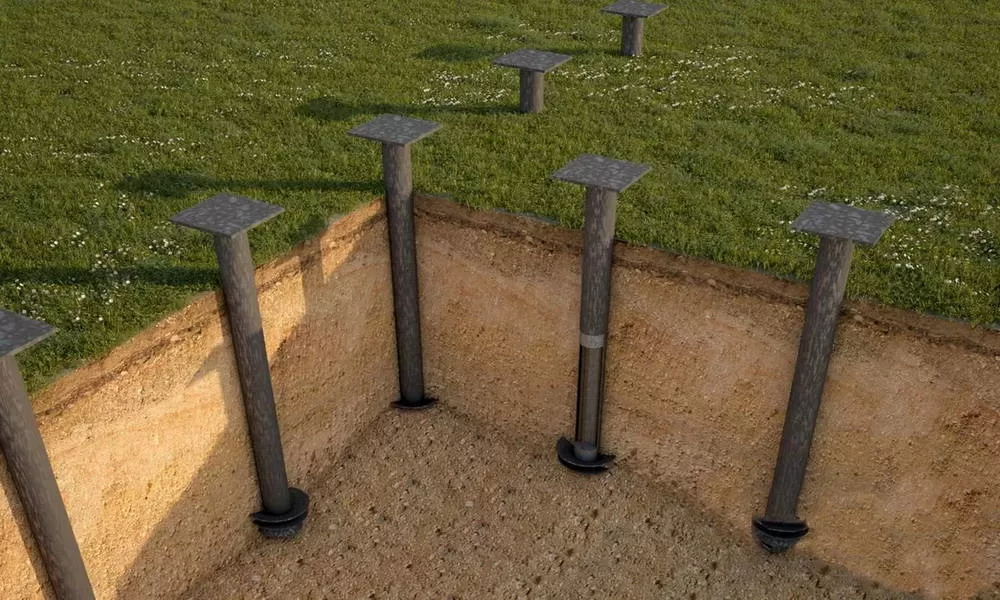

Винтовая свая представляет собой стальную трубу (ствол) с приваренной спиралевидной лопастью и заострённым наконечником. При вращении лопасть врезается в грунт и затягивает сваю вниз, уплотняя окружающий массив без выемки земли. Согласно СП 24.13330.2021, винтовые сваи подразделяются на одновитковые и многовитковые. Для домов из ЛСТК в Ростовской области чаще применяются одновитковые сваи диаметром ствола 89–133 мм с лопастью 250–350 мм.

Толщина стенки ствола — 4–6 мм, сталь — 09Г2С или 20Х. Лопасть изготавливается из листовой стали толщиной 5–8 мм. Ключевой параметр — несущая способность, зависящая от диаметра лопасти и плотности грунта. Для дома из ЛСТК площадью 100–120 м² достаточно 12–18 свай диаметром 108 мм с заглублением на 2,5–3,5 м. Внутренняя полость после монтажа заполняется цементно-песчаным раствором — это предотвращает коррозию и повышает жёсткость конструкции.

После установки свай головы объединяются металлическим ростверком (швеллер, двутавр или профильная труба) либо железобетонной лентой. Для ЛСТК чаще применяется металлический ростверк — монтируется сразу, без ожидания бетона. Нагрузка от лёгкого каркаса (35–50 кг/м²) позволяет использовать минимальное количество свай.

Этапы строительства

• Геология и разметка — пробное бурение на 3–5 м, разметка свайного поля. Срок: 1–2 дня. Круглогодично.
• Завинчивание свай — погружение гидровращателем или вручную. Контроль вертикали и момента. Срок: 1–2 дня на 12–20 свай. Монтаж при t до −20 °C.
• Обрезка в уровень и бетонирование стволов — лазерная обрезка, заливка раствором. Срок: 1 день. Зимой — с противоморозными добавками.
• Монтаж оголовков и ростверка — сварка/болты металлического ростверка. Срок: 1–2 дня. При любой температуре.
• Антикоррозионная обработка — покрытие сварных швов. Срок: 1 день. Холодными составами зимой.
• Утепление и обшивка цоколя — ЭППС по периметру, декоративная отделка. Срок: 2–3 дня.

Полный цикл — 5–8 рабочих дней. Монтаж каркаса ЛСТК — сразу после установки ростверка, без ожидания бетона.

Преимущества и недостатки

Плюсы:

• Скорость — фундамент за 1–2 дня, без ожидания набора прочности.
• Всесезонность — монтаж при температуре до −20 °C.
• Экономичность — на 30–50 % дешевле ленточного фундамента.
• Минимальные земляные работы — объём выемки снижен на 80 %.
• Строительство на слабых, обводнённых грунтах и участках с уклоном.

Минусы:

• Ограниченная нагрузка — до 2 этажей, только каркас/ЛСТК/щит.
• Требуется антикоррозионная защита сварных швов.
• Утепление цоколя обязательно — без него теплопотери и промерзание коммуникаций.

Сравнение

В отличие от плиты, винтовые сваи не требуют котлована. По сравнению со свайно-ростверковым на буронабивных — дешевле и быстрее, но уступают по несущей способности. Для ЛСТК на слабых грунтах — оптимум по соотношению «цена — скорость — надёжность». Подробнее: «Сравнение фундаментов».

Вывод: Фундамент на винтовых сваях рекомендуется для ЛСТК на слабых и обводнённых грунтах, при сжатых сроках. Закажите бесплатный расчёт — инженер подберёт диаметр, количество свай и ростверк.
