Двойной каркас
Традиционные технологии строительства — кирпич, газобетон, деревянный каркас — десятилетиями остаются привычным выбором частного застройщика. Однако у каждой из них есть слабые места. Кирпич и газобетон требуют времени на усадку, зависят от погодных условий при кладке и создают «мостики холода» в местах примыканий. Деревянный каркас дёшев, но боится влаги, требует антисептической обработки и не даёт ощущения капитальности. Заказчик оказывается перед выбором: либо долго и дорого, либо быстро, но с компромиссами.
Технология «Двойной каркас» (Double Frame) на основе лёгких стальных тонкостенных конструкций (ЛСТК) предлагает иной подход. Два независимых стальных контура собираются параллельно, а пространство между ними заполняется лёгким бетоном — пенобетоном. Такая схема полностью устраняет «мостики холода»: холод не проходит через металл напрямую, поскольку наружный и внутренний каркасы разделены сплошным слоем утеплителя. Стена приобретает монолитность, а конструкция — устойчивость к сейсмическим нагрузкам до 9 баллов [1].
Ключевое преимущество Double Frame — капитальность железобетона по цене каркасных технологий. Расход металла практически не отличается от одинарного каркаса: несущую функцию выполняет сталь, а бетон работает как заполнитель и утеплитель. При этом дом ощущается «каменным» — именно этот субъективный, но важный для заказчика фактор часто становится решающим при выборе между ЛСТК с минеральной ватой и двойным каркасом с пенобетоном.

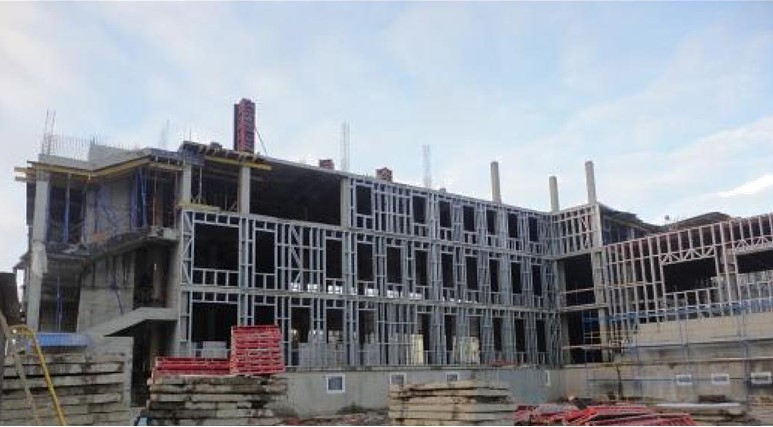

Техническая суть технологии такова. Стальной каркас из оцинкованных профилей (Zn ≥ 275 г/м²) собирается как конструктор — на саморезах и заклёпках, без сварки. Затем он обшивается снаружи и изнутри обшивочными плитами — АКВАПАНЕЛЬ®, ЦСП или Гринборд. Полученная несъёмная опалубка послойно заполняется пенобетоном. Важно понимать: бетон здесь — только заполнитель, всю несущую нагрузку воспринимает стальной каркас, рассчитанный в соответствии с СП 260.1325800 [2].
Двойной каркас подходит для любых климатических зон — от южных регионов до Крайнего Севера. Технология обеспечивает всесезонное строительство, отсутствие усадки и минимальные сроки возведения. Ниже — детальный разбор преимуществ, развеивание распространённых мифов и проверенные факты о материалах и характеристиках.
Развеиваем три мифа о двойном каркасе
Металла идёт ровно столько же, сколько на одинарный каркас (в редких случаях на 7–10 % больше) — за счёт распределения нагрузок с одного контура на два, согласно всем необходимым расчётам на сейсмику, ветер и снег. Стоимость каркаса 40×15×6 м — ~2,1–2,45 млн руб. при массе 35 т [3].
Конечная стоимость не выше, а ниже, чем на классический одинарный каркас с ватными утеплителями. Вы получаете капитальное энергоэффективное строение по цене каркасных технологий. Экономия на отделке и эксплуатации перекрывает разницу.
Испытания ЦИСС ЦНИИСК им. Кучеренко подтвердили механическую безопасность и конструктивную целостность панелей при сейсмических воздействиях 7–9 баллов [4]. Пенобетон в щелочной среде повышает долговечность каркаса более чем на 50 лет относительно расчётной [5].
Что такое Double Frame?
Стальной каркас, полностью залитый бетоном, закрытый под надёжную защиту обшивочными плитами — что может быть ещё более надёжным, крепким, тёплым и долговечным?

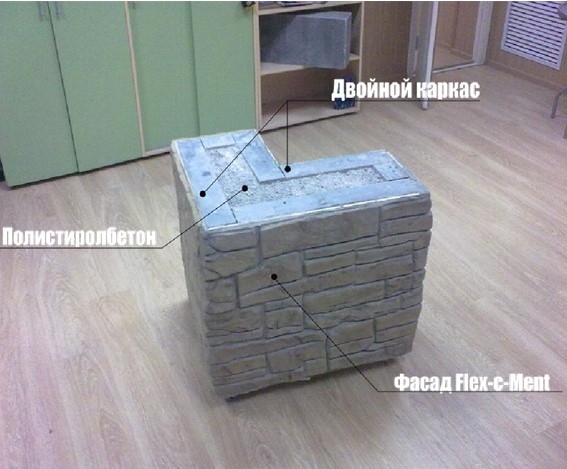

Ограждающие конструкции «Двойной Каркас ЛСТК» — это два независимых стальных контура, установленных параллельно друг другу. Между ними заливается лёгкий бетон (пенобетон) или закладывается утеплитель. Контуры не соприкасаются, что полностью исключает мостики холода.
- Идеальная геометрия и отсутствие усадки
- Сейсмостойкость до 9 баллов (ЦИСС ЦНИИСК)
- Срок службы каркаса — не менее 80 лет [5]
- Всесезонное строительство — без «мокрых» процессов
Материалы, которые работают вместе
Цементная плита с абсолютной влагостойкостью. Группа горючести — НГ (негорючая). Предел прочности при изгибе ≥ 7,0 МПа. Выдерживает нагрузку облицовки до 50 кг/м². Плотность 1100–1200 кг/м³, теплопроводность 0,35 Вт/(м·К) [6].
Идеальный заполнитель для несъёмной опалубки. Только стальной каркас является несущим — бетон работает как утеплитель. Теплопроводность: D400 — 0,13, D600 — 0,181, D800 — 0,236 Вт/(м·°С) в сухом состоянии [7]. Пенобетон толщиной 30 см заменяет ~2 м кирпичной кладки. Негорюч, паропроницаем, экологичен.
Преимущества Double Frame
Как это работает
«Double Frame» формирует стену необходимой ширины и заливается любым легким бетоном.

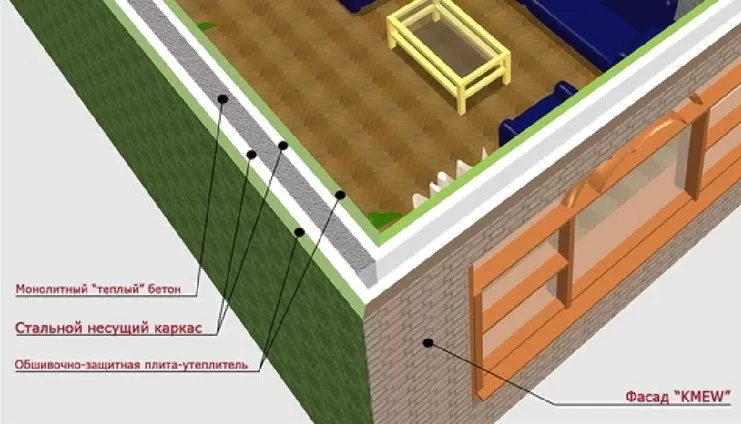

Два независимых контура собираются параллельно, пространство между ними заполняется пенобетоном. Контуры не соприкасаются — мостики холода полностью исключены [8]. Каркас невозможно неправильно собрать или криво установить. Все элементы промаркированы и готовы к монтажу.
Технические характеристики
| Параметр | Значение / Норматив |
|---|---|
| Группа горючести каркаса | НГ (негорючий) |
| Группа горючести аквапанели | НГ по ГОСТ 30244-94 [6] |
| Цинковое покрытие профиля | Zn ≥ 275 г/м² (класс Z275), толщина ~20 мкм [9] |
| Предел текучести стали | ≥ 350 МПа [9] |
| Нормативная база | СП 260.1325800, ГОСТ Р 52246, ТУ 1120-001-09389423 |
| Теплопроводность пенобетона D400 | 0,13 Вт/(м·°С) в сухом состоянии [7] |
| Сейсмостойкость | До 9 баллов (MSK-64) [4] |
| Расчётный срок службы | Не менее 80 лет (до 100+ с учётом защиты бетоном) [5] |
| Срок возведения | 1.5–2 месяца |
[4] ЦИСС ЦНИИСК им. Кучеренко — испытания при 7–9 баллах
[5] Ползуновский альманах — долговечность каркаса 80+ лет
[6] Кнауф — АКВАПАНЕЛЬ, паспорт изделия
[7] Известия вузов — теплопроводность пенобетона D400–D800
[8] PROFI — технология двойного каркаса
[9] ЛАСАР / GidProekt — характеристики оцинкованной стали

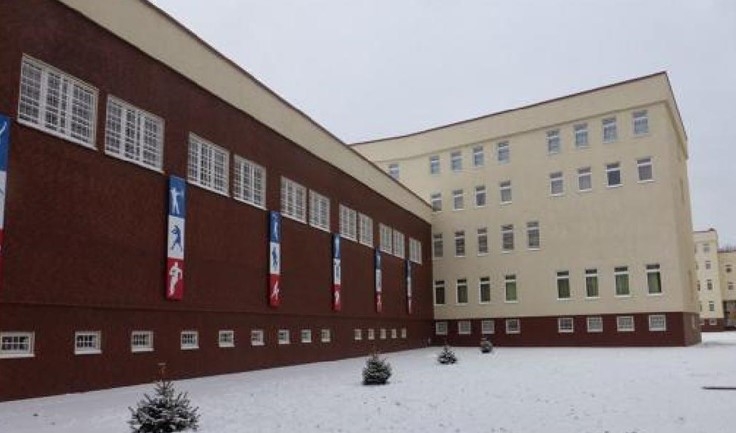

Дома, которым не страшно ничего
Дома, которым, в отличие от других технологий, не страшны — ни холод, ни жара, ни наводнения, ни землетрясения.
- Не страшны ни холод, ни жара
- Не треснут — их никогда не поведёт
- Настоящие несущие элементы из стали
- Наполнены тёплым водонепроницаемым бетоном
- Любой вид фасада
- Капитальные дома нового подхода
- Комфорт для многих поколений
